聚丙烯酸盐水溶液包括聚丙烯酸钠（PAS)水溶液和聚丙烯酰胺（PAM)水溶液两种。

　　聚丙烯酸，分子结构式为：

　　CH₂—CH_n

   　　I

　　COONa

　　聚丙烯酰胺分子结构式为：

　　CH₂—CH_n

　　 I

　 CONH₂

　　聚丙烯酸钠水溶液淬火介质有PAS-3及PAS-1两个牌号，其技术指标见表。不同浓度的聚丙烯酸钠水溶液的冷却曲线见图。

表聚丙烯酸钠淬火介质技术指标

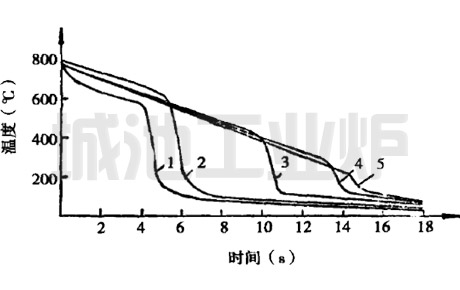

图  不同浓度的分子量为40000的聚丙烯酸钠水溶液的冷却曲线（Φ20mm银球）

1.0.15% 2.0.20% 3.0.50% 4.1.5% 5.2.5%

　　聚丙烯酸钠水溶液的冷却能力与其组成物的分子量、黏度等有很大关系，一般分子量大，黏度也高。同等浓度的水溶液，由于分子量和黏度的不同，冷却速度也不相同。分子量大、黏度高，其冷却速度较缓慢；分子量小、黏度低，则冷却速度快。调整溶液的浓度，可获得水、油之间的最佳冷却速度。

　　常将聚丙烯酸钠浓缩液稀释成浓度（质量分数）为6%~25%的水溶液。最佳使用温度为20~40℃。分子量为500~3000,浓度（质量分数）为6%~8%时可替代铅浴，用于钢丝强韧化处理；分子量大于10000，浓度（质量分数）为3%的PAS-3水溶液，可取代N15机械油，用于渗碳钢淬火冷却；分子量小于10000，浓度（质量分数）为10%的PAS-1水溶液，可取代L-AN32全损耗系统油，用于中碳合金钢的淬火冷却；浓度（质量分数）为5%~10%的水溶液可用于低合金钢淬火冷却；大于10%(质量分数）的溶液可用于合金量较高的合金钢淬火冷却；浓度（质量分数）为25%的溶液可用于高速钢的淬火冷却。
