三氯水溶液生产应用

　　三氯水溶液用于生产中，作为碳钢、合金结构钢、低合金工具钢及渗碳钢的淬火介质，均收到较好的效果。45#钢的螺钉，原来在自来水中淬火，出现大量裂纹，有时高达40%以上，损失很大。主要因为该类螺钉(Φ8〜Φ12mm)处于所谓淬火危险尺寸(Φ8〜Φ12mm)范围内，极易产生淬火裂纹。而用三氯水溶液淬火之后，极少出现裂纹。类似的产品还有螺帽、油管接头等。

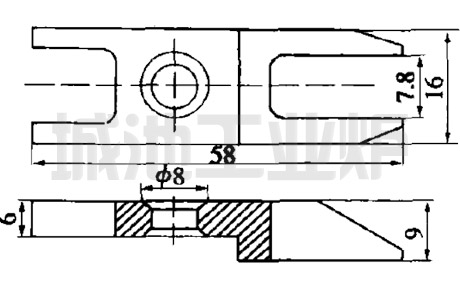

图  支持杠杆

　　图所示为油泵中的支持杠杆，材料为40Cr钢，要求硬度HRC46~53,在油中淬火，硬度不均匀，少数硬度偏低，清洗麻烦。而在水中或三硝水溶液中淬火，又常出现裂纹，改用三氯水溶液淬火后硬度均匀，为HRC58~60,无裂纹，畸变量为0.05mm，无须清洗。用三氯介质淬火的零件还有滚轮体，材料为20Cr钢，渗碳后淬火；内、外滚轮，材料为GCrl5钢，硬度达到HRC58~63;弹性挡圈，材料为65Mn钢，硬度HRA69~74。
