渗碳炉风扇

渗碳炉风扇轴的密封装置,一般采用石墨石棉盘根作为气体密封圈。如长期在高温下工作,经常由于轴的弯曲变形而使盘根松动,造成风扇轴处漏气。若改为活塞环式风扇轴密封装置,

摘要
渗碳炉风扇

关键词:风扇,风扇轴,渗碳炉,密封,盘根,高温,活塞环,二硫化钼,油封,叶轮,

渗碳炉风扇
  渗碳炉风扇轴的密封装置,一般采用石墨石棉盘根作为气体密封圈。如长期在高温下工作,经常由于轴的弯曲变形而使盘根松动,造成风扇轴处漏气。若改为活塞环式风扇轴密封装置,涂以二硫化钼润滑脂,并带有水冷却套(见图),则使用效果较好。

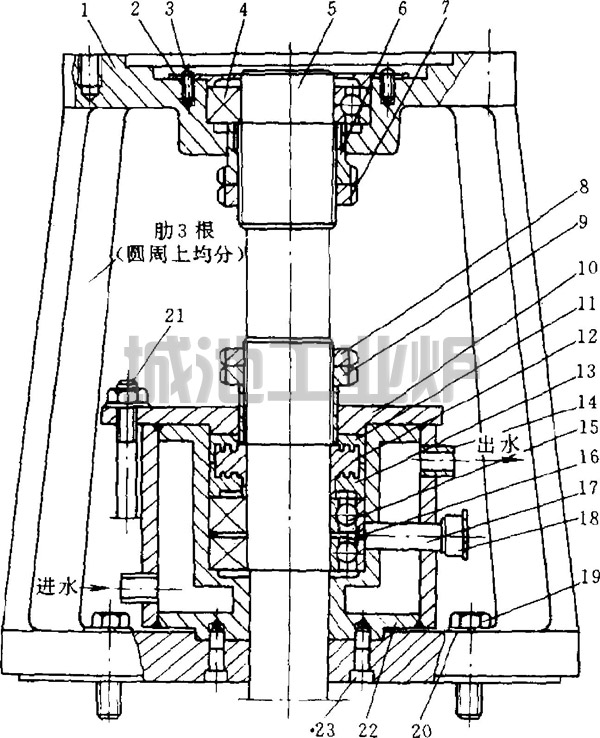

活塞环式风扇轴密封装置
图  活塞环式风扇轴密封装置
1一支架  2—轴承盖  3—螺钉  4一轴承  5—风扇轴 6—螺母  7—螺母  8—左旋螺母  9一右旋螺母 10—盖  11—迷宫式油封(上) 12—迷宫式油封(中) 13—迷宫式油封(下) 14一出水管  15—轴承16—开口垫圈  17—润滑油管  18—润滑油盖  19—螺钉  20—弹簧垫圈  21—螺杆  22—带冷却水套的支架座  23—固定螺钉
  安装风扇时必须注意下列事项:
  1)风扇叶轮与挡板之间必须保持一定的间隙。
  2)要保持风扇和其他构件之间的水平度和垂直度。
  3)用带传动时,风扇和电机轴的中心线应平行; 当直接由电机传动时,两根轴的中心线应重合。
  4)使用水冷却套时,不得有漏水现象,并应保持水的畅通。
