某机车车辆厂内燃机机车中，有效厚度大于100mm的中碳合金钢工件，一直存在油淬硬度不足，水淬易开裂的问题。后来采用AQ364水溶液淬火介质，在42CrMo钢制Φ189mmx940mm转轴调质淬火工艺上应用，较好地解决了这个问题。6000马力大功率内燃机电机转轴见图。

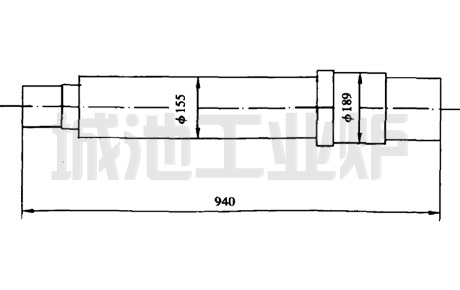

图  42CrMo钢电机转轴

　　调质后的技术要求：Rm≥900MPa，ReL>700MPa，A≥12%,Z≥40%,Ak≥58.8J,HBS≥230。

　　AQ364淬火介质的冷却能力介于水和油之间，可有效解决水淬易裂而油淬不硬的问题。AQ364的主要成分是聚烷撑乙二醇，对水有逆溶，70℃以上逆溶析出，70℃以下又溶于水。无毒、无污染、无火灾危险。15%AQ364介质的冷却速度曲线见图。由图可见，15%AQ364最大冷速为139℃/s(对应的温度为650℃左右），正好介于油和水之间，为保证淬火件的力学性能和避免开裂，提供了较为理想的冷却性能。

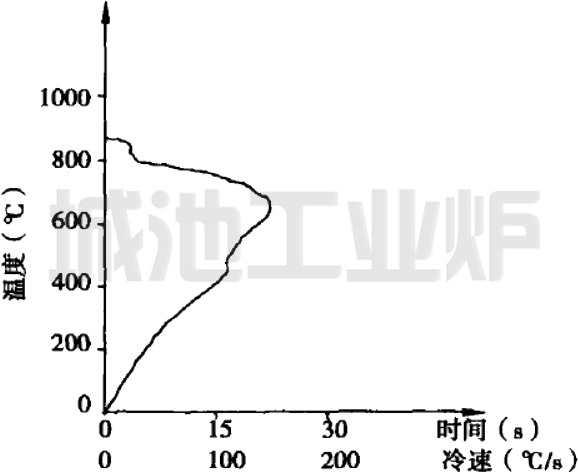

图 15%AQ364冷却曲线

　　对于42CrMo钢转轴，淬火介质的浓度取13%~14%AQ364。

　　AQ364属于PAG类，具有逆溶性，在水中的溶解度随着温度的升高而降低。在淬火过程中，当炽热的工件进人淬火液时,工件周围的介质温度上升，PAG聚合物从溶液中脱溶出来，依靠其润湿性以包膜形式黏附在工件表面上，从而调整工件的冷却速度。工件冷却下来后，黏附在工件表面上的聚合物又回到淬火液中，但回溶需要一定的时间。为促进冷却进程，在保证工件不淬裂的前提下使工件冷却均匀，防止局部介质温度过高和加快淬火液的流动速度，以加速聚合物的溶解，在工件淬火冷却过程中应对AQ364进行搅拌。
