羟乙基纤维素（HEC)水溶液淬火介质

　　羟乙基纤维素（HEC）的分子结构式为（62H9O4·OCH2CH2COOH)n。

　　羟乙基纤维素水溶液无气味，无毒。其冷却能力随溶液浓度的增加而减弱，膜沸腾期较长。温度升高，膜沸腾期延长，冷却速度减慢。不同浓度的羟乙基纤维素水溶液的冷却曲线见图。

　　当浓度为1％时，其冷却能力与油接近，如在其中加入10％的NaCl，则可得到比油低的冷却能力，可用来解决油淬畸变偏大的问题。圆形薄刀片用这种介质淬火的结果见表。可以用加人5％NaCl的羟乙基纤维素水溶液代替淬火油，使用温度不宜超过50℃

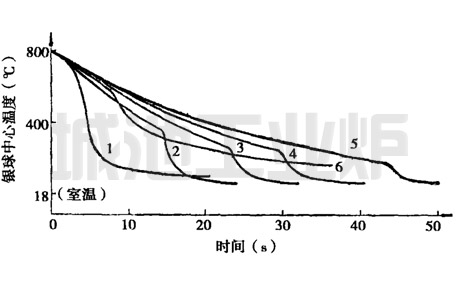

图 几种淬火介质的冷却曲线（20mm银球）

1、自来水  2、0.1%HEC  3．0.5%HEC  4．0.8%HEC  5、1.0%HEC  6、20号机油

表  圆形薄刀片淬火结果

零件名称 钢种 淬火介质 淬火结果 硬度(HRC) 畸变量(mm)

刀片(Ø100mmx0.8mm内孔有一不对称键槽） 65Mn 1％羟乙基纤维素+10％氯化钠 >60    0.06~0.11

                                                                              65Mn 20号机油                                  —      0.8

　　40Cr钢齿轮坯（轮廓尺寸Ø32mm×27mm）采用浓度为0.45％HEC+3％NaCl+1％NaNO2水溶液淬火后，硬度均在HRC50以上（油淬硬度为HRC43~47），并可改善花键孔的拉削性能。
