风扇轴的密封
风扇轴的密封
图为活塞环式密封装置,采用二级密封。第1级为石墨环,也有采用石棉盘根,如采用定制的耐火纤维环更好;第2级采用互相交错成90°的4?6只镀铬活塞环,装配较方便。炉压可达150Pa不泄漏。

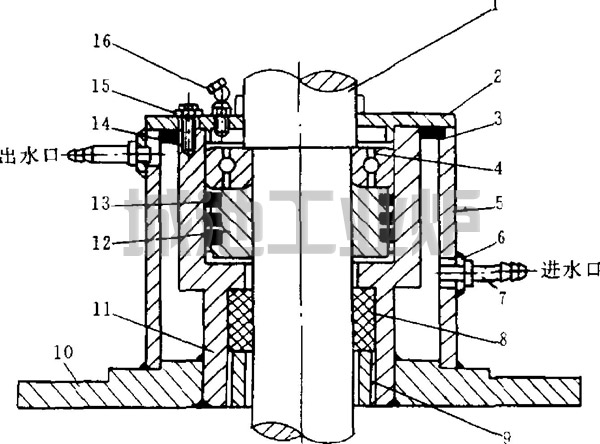

图 活塞坏式密封装置
1一
风扇轴 2一法兰盖 3一焊缝卡环 4 一轴承 5—水套外圈 6—凸耳 7—水管 8—石墨石棉盘根9一压紧螺母 10—底板 11一密封本体 12—活塞环座圈 13—活塞环 14一螺钉 15—垫圈 16—弯头油嘴
迷宫式密封装置,动、定圈用青铜制成,其间保持0.03mm?0.06mm间隙,涂以二硫化钼润滑脂,外面再加水冷套冷却。这种结构密封性能最好。然而,圈了的加工精度和安装水平要求高,更换时比活塞环式的困难。
其他还有采用水冷油封式密封装置。通常,采用石墨、石棉盘根,硬而不易弯曲,需常用锤子将其敲入槽内,形成高低不平。现在,不少单位采用浸过水玻璃的编织石棉绳,大大改善密封, 如用特制的耐火纤维圈,则效果更佳。
近年来,我国研制的YLM型炉用
密封电动机,可以直接与炉壳法兰连接,省去了上述各种密封装置零件的加工。
