ISG、IRG、ISW、ISWR、SG、SGR、IHG、YG单级单吸管道离

ISG、IRG、ISW、ISWR、SG、SGR、IHG、YG单级单吸管道离

ISG、IRG、ISW、ISWR、SG、SGR、IHG、YG单级单吸管道离心泵主要性能参数与安装尺寸表型号 流量 扬程 m 效率 ％ 转速 r/min 功率 kW 必需汽蚀余量 重量 kg 外形尺寸 安装尺寸 进出口法兰尺寸 隔

摘要
ISG、IRG、ISW、ISWR、SG、SGR、IHG、YG单级单吸管道离

关键词：管道泵,参数,性能,安装尺寸,安装,尺寸,ISG,IRG,ISW,ISWR,SG,SGR,IHG,YG,单级,单吸,管道,离心泵,

ISG、IRG、ISW、ISWR、SG、SGR、IHG、YG单级单吸管道离心泵主要性能参数与安装尺寸表

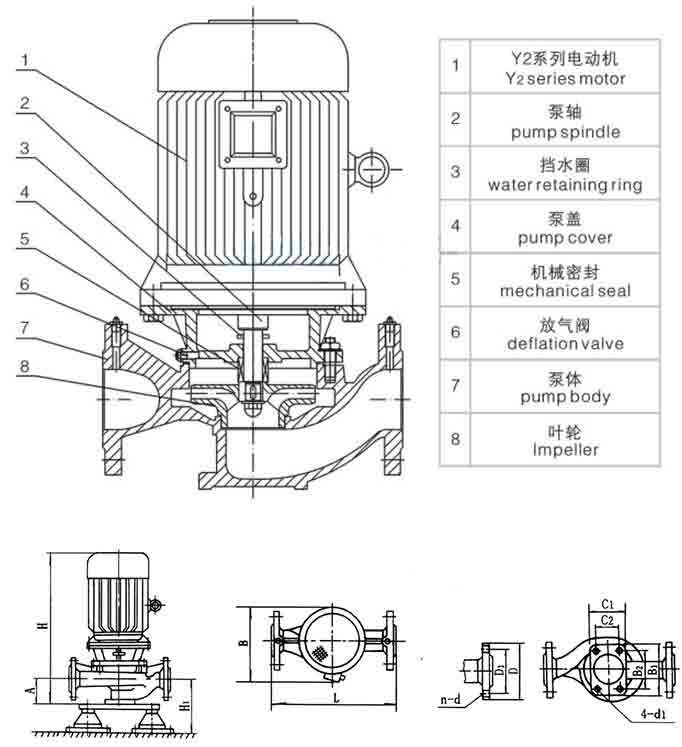

管道离心泵规格尺寸图纸

型号 流量 扬程 m 效率 ％ 转速 r/min 功率 kW 必需汽蚀余量 重量 kg 外形尺寸 安装尺寸 进出口法兰尺寸 隔振器（垫）
m3/h L/s L B H C1×B1 A C2×B2 4-d1 D D1 n-d 规格 H1
15-80 1.1 1.5 20 0.3 0.42 0.55 8.5 8 7 26 34 34 2800 0.18 2.3 17 180 160 340 75×110 40 45×70 4-Ф12 G1/2 / / SD41-0.5 60
20-110 1.8 2.5 3.3 0.5 0.69 0.91 16 15 13.5 25 34 35 2800 0.37 2.3 25 260 230 405 80×110 55 50×80 4-Ф12 G3/4 / / SD41-0.5 75
20-160 1.8 2.5 3.3 0.5 0.69 0.91 33 32 30 19 25 23 2900 0.75 2.3 29 300 230 420 90×130 65 60×100 4-Ф14 G3/4 / / SD41-0.5 85
25-110 2.8 4 5.2 0.78 1.11 1.44 16 15 13.5 34 42 41 2900 0.55 2.3 26 260 230 415 80×110 60 50×80 4-Ф14 Ф115 Ф85 4-Ф14 SD41-0.5 80
25-125 2.8 4 5.2 0.78 1.11 1.44 20.6 20 18 28 36 35 2900 0.75 2.3 28 260 230 435 80×110 75 50×80 4-Ф14 Ф115 Ф85 4-Ф14 SD41-0.5 95
25-125A 2.5 3.6 4.6 0.69 1.0 1.28 17 16 14.4 35 2900 0.55 2.3 27 260 230 435 80×110 75 50×80 4-Ф14 Ф115 Ф85 4-Ф14 SD41-0.5 95
25-160 2.8 4 5.2 0.78 1.11 1.44 33 32 30 24 32 33 2900 1.5 2.3 39 300 270 430 90×130 65 60×100 4-Ф14 Ф115 Ф85 4-Ф14 SD41-0.5 85
25-160A 2.6 3.7 4.9 0.12 1.03 1.36 29 28 26 31 2900 1.1 2.3 34 300 270 415 90×130 65 60×100 4-Ф14 Ф115 Ф85 4-Ф14 SD41-0.5 85
32-100(I) 4.4 6.3 8.3 1.22 1.75 2.32 13.2 12.5 11.3 48 54 53 2900 0.75 2.0 32 260 230 445 100×150 85 70×120 4-Ф14 Ф115 Ф110 4-Ф18 SD41-0.5 105
32-125(I) 3.5 5 6.5 0.97 1.39 1.8 22 20 18 40 44 42 2900 1.1 2.3 28 260 230 435 90×130 72 60×100 4-Ф14 Ф140 Ф100 4-Ф18 SD41-0.5 92
32-125(I)A 3.1 4.5 5.8 0.86 1.25 1.61 17.6 16 14.4 43 2900 0.75 2.3 28 260 230 435 90×130 72 60×100 4-Ф14 Ф140 Ф100 4-Ф18 SD41-0.5 92
325-160(I)A 4.4 6.3 8.3 1.22 1.75 2.32 33.2 32 30.2 34 40 42 2900 2.2 2.0 47 320 270 505 100×150 90 70×120 4-Ф14 Ф150 Ф110 4-Ф18 SD61-0.5 110
32-200(I) 4.4 6.3 8.3 1.22 1.75 2.32 50.5 50 48 26 33 35 2900 4 2.0 43 340 330 560 120×170 95 80×130 4-Ф14 Ф150 Ф110 4-Ф18 SD61-0.5 115
32-200(I)A 2.8 4 5.2 0.78 1.11 1.44 44.6 44 42.7 34 40 42 2900 3.0 2.0 74 340 330 540 120×170 95 80×130 4-Ф14 Ф150 Ф110 4-Ф18 SD61-0.5 115
40-100 4.4 6.3 8.3 1.22 1.75 2.31 13.2 12.5 11.3 48 54 53 2900 0.55 2.3 32 260 230 445 100×150 85 70×120 4-Ф14 Ф150 Ф110 4-Ф18 SD41-0.5 105
40-100A 3.9 5.6 7.4 1.08 1.56 2.06 10.6 10 9 52 2900 0.37 2.3 32 260 230 445 100×150 85 70×120 4-Ф14 Ф150 Ф110 4-Ф18 SD41-0.5 105
40-125 4.4 6.3 8.3 1.22 1.75 2.31 21 20 18 41 46 43 2900 1.1 2.3 34 280 230 445 100×150 85 70×120 4-Ф14 Ф150 Ф110 4-Ф18 SD41-0.5 105
40-125A 3.9 5.6 7.4 1.08 1.56 2.06 17.6 16 14.4 40 45 41 2900 0.75 2.3 33 280 230 445 100×150 85 70×120 4-Ф14 Ф150 Ф110 4-Ф18 SD41-0.5 105
40-160 4.4 6.3 8.3 1.22 1.75 2.31 33 32 30 35 40 40 2900 2.2 2.3 47 320 270 505 100×150 90 70×120 4-Ф14 Ф150 Ф110 4-Ф18 SD61-0.5 110
40-160A 4.1 5.9 7.8 1.14 1.64 2.17 29 28 26.3 34 39 39 2900 1.5 2.3 43 320 270 485 100×150 90 70×120 4-Ф14 Ф150 Ф110 4-Ф18 SD61-0.5 110
40-160B 3.8 5.2 7.2 1.06 1.53 2.0 25.5 24 22.5 34 38 37 2900 1.1 2.3 38 320 270 470 100×150 90 70×120 4-Ф14 Ф150 Ф110 4-Ф18 SD61-0.5 110
40-200 4.4 6.3 8.3 1.22 1.75 2.31 51 50 48 26 33 32 2900 4 2.3 74 340 330 560 120×170 95 80×130 4-Ф14 Ф150 Ф110 4-Ф18 SD61-0.5 115
40-200A 4.1 5.9 7.8 1.14 1364 2.17 45 44 42 26 31 30 2900 3 2.3 62 340 330 540 120×170 95 80×130 4-Ф14 Ф150 Ф110 4-Ф18 SD61-0.5 115
40-200B 3.1 5.3 7.0 1.03 1.47 1.94 38 36 34.5 29 2900 2.2 2.3 52 340 330 505 120×170 95 80×130 4-Ф14 Ф150 Ф110 4-Ф18 SD61-0.5 115
40-250 4.4 6.3 8.3 1.22 1.75 2.31 82 80 74 24 28 28 2900 7.5 2.3 105 400 405 630 120×170 95 80×130 4-Ф14 Ф150 Ф110 4-Ф18 SD61-0.5 115
40-250A 4.1 5.9 7.8 1.14 1.64 2.17 72 70 65 24 28 27 2900 5.5 2.3 98 400 405 630 120×170 95 80×130 4-Ф14 Ф150 Ф110 4-Ф18 SD61-0.5 115
40-250B 3.8 5.5 7.0 1.06 1.53 1.94 61.5 60 56 23 27 26 2900 4 2.3 77 400 405 565 120×170 95 80×130 4-Ф14 Ф150 Ф110 4-Ф18 SD61-0.5 115
40-100(I) 8.8 12.5 16.3 2.44 3.47 4.53 13.2 12.5 11.3 55 62 60 2900 1.1 2.3 34 300 230 455 120×170 90 80×130 4-Ф14 Ф150 Ф110 4-Ф18 SD41-0.5 110
40-100(I)A 8 11 14.5 2.22 3.05 4.03 10.6 10 9 60 2900 0.75 2.3 32 300 230 455 120×170 90 80×130 4-Ф14 Ф150 Ф110 4-Ф18 SD41-0.5 110
40-125(I) 8.8 12.5 16.3 2.44 3.47 4.353 21.2 20 17.8 49 58 57 2900 1.5 2.3 38 300 240 465 120×170 90 80×130 4-Ф14 Ф150 Ф110 4-Ф18 SD41-0.5 110
40-125(I)A 8 11 14.5 2.22 3.05 4.03 17 16 14 57 2900 1.1 2.3 33 300 240 450 120×170 90 80×130 4-Ф14 Ф150 Ф110 4-Ф18 SD41-0.5 110
40-160(I) 8.8 12.5 16.3 2.44 3.47 4.53 33 32 30 45 52 51 2900 3 2.3 56 340 300 550 120×170 95 80×130 4-Ф14 Ф150 Ф110 4-Ф18 SD61-0.5 115
40-160(I)A 8.2 11.7 15.2 2.28 3.25 4.22 29 28 26 44 51 50 2900 2.2 2.3 47 340 300 515 120×170 95 80×130 4-Ф14 Ф150 Ф110 4-Ф18 SD61-0.5 115
40-160(I)B 7.3 10.4 13.5 2.38 2.89 3.75 23 22 20.5 50 2900 1.5 2.3 43 340 300 490 120×170 95 80×130 4-Ф14 Ф150 Ф110 4-Ф18 SD61-0.5 115
40-200(I) 8.8 12.5 16.3 2.44 3.47 4.53 51.2 50 48 38 46 46 2900 5.5 2.3 85 360 350 635 120×170 95 80×130 4-Ф14 Ф150 Ф110 4-Ф18 SD61-0.5 115
40-200(I)A 8.3 11.7 15.3 2.31 3.25 4.25 45.0 44 42 37 45 45 2900 4 2.3 75 360 350 570 120×170 95 80×130 4-Ф14 Ф150 Ф110 4-Ф18 SD61-0.5 115
40-200(I)B 7.5 10.6 13.8 2.08 2.94 3.83 37 36 34 44 2900 3 2.3 63 360 350 550 120×170 95 80×130 4-Ф14 Ф150 Ф110 4-Ф18 SD61-0.5 115
40-250(I) 8.8 12.5 16.3 2.44 3.47 4.53 81.2 80 77.5 30 38 40 2900 11 2.3 145 440 430 780 140×200 105 100×160 4-Ф18 Ф150 Ф110 4-Ф18 JSD2-3 205
40-250(I)A 8.2 11.6 15.2 2.28 3.22 4.22 71.0 70 68 38 2900 7.5 2.3 95 440 360 650 140×200 105 100×160 4-Ф18 Ф150 Ф110 4-Ф18 JSD2-3 205
40-250(I)B 7.6 10.8 14 2.11 3.0 3.89 61.4 60 58 38 2900 7.5 2.3 94 440 360 650 140×200 105 100×160 4-Ф18 Ф150 Ф110 4-Ф18 JSD2-3 205
40-250(I)C 7.1 10.0 13.1 1.97 2.78 3.64 53.2 52 50.4 36 2900 5.5 2.3 88 440 360 650 140×200 105 100×160 4-Ф18 Ф150 Ф110 4-Ф18 JSD2-3 205
50-100 8.8 12.5 16.3 2.44 3.47 4.53 13.6 12.5 11.3 55 62 60 2900 1.1 2.3 36 290 230 455 100×150 95 70×120 4-Ф14 Ф165 Ф125 4-Ф18 SD41-0.5 115
50-100A 8 11 14.5 2.22 3.05 4.03 11 10 9 60 2900 0.75 2.3 35 290 230 455 100×150 95 70×120 4-Ф14 Ф165 Ф125 4-Ф18 SD41-0.5 115
50-125 8.8 12.5 16.3 2.44 3.47 4.53 21.5 20 17.8 49 58 57 2900 1.5 2.3 43 300 240 465 100×150 95 70×120 4-Ф14 Ф165 Ф125 4-Ф18 SD41-0.5 115
50-125A 8 11 14.5 2.22 3.05 4.03 17 16 14 57 2900 1.1 2.3 38 300 240 450 100×150 95 70×120 4-Ф14 Ф165 Ф125 4-Ф18 SD41-0.5 115
50-160 8.8 12.5 16.3 2.44 3.47 4.53 33 32 30 45 52 51 2900 3 2.3 59 320 300 550 120×170 100 80×130 4-Ф14 Ф165 Ф125 4-Ф18 SD61-0.5 120
50-160A 8.2 11.7 15.2 2.28 3.25 4.22 29 28 26 44 51 50 2900 2.2 2.3 51 320 300 515 120×170 100 80×130 4-Ф14 Ф165 Ф125 4-Ф18 SD61-0.5 120
50-160B 7.3 10.4 13.5 2.38 2.89 3.75 23 22 20.5 50 2900 1.5 2.3 47 320 300 490 120×170 100 80×130 4-Ф14 Ф165 Ф125 4-Ф18 SD61-0.5 120
50-200 8.8 12.5 16.3 2.44 3.47 4.53 52 50 48 38 46 46 2900 5.5 2.3 101 360 350 635 120×170 100 80×130 4-Ф14 Ф165 Ф125 4-Ф18 SD61-0.5 120
50-200A 8.3 11.7 15.3 2.31 3.25 4.25 45.8 44 42 37 45 45 2900 4 2.3 80 360 350 570 120×170 100 80×130 4-Ф14 Ф165 Ф125 4-Ф18 SD61-0.5 120
50-200B 7.5 10.6 13.8 2.08 2.94 3.83 37 36 34 44 2900 3 2.3 68 360 350 550 120×170 100 80×130 4-Ф14 Ф165 Ф125 4-Ф18 SD61-0.5 120
50-250 8.8 12.5 16.3 2.44 3.47 4.53 82 80 77.5 29 38 40 2900 11 2.3 160 440 430 780 140×200 105 100×160 4-Ф18 Ф165 Ф125 4-Ф18 JSD2-3 205
50-250A 8.2 11.6 15.2 2.28 3.22 4.22 71.5 70 68 38 2900 7.5 2.3 115 440 360 650 140×200 105 100×160 4-Ф18 Ф165 Ф125 4-Ф18 JSD2-3 205
50-250B 7.6 10.8 14 2.11 3.0 3.89 61.4 60 58 37 2900 7.5 2.3 114 440 360 650 140×200 105 100×160 4-Ф18 Ф165 Ф125 4-Ф18 JSD2-3 205
50-250C 7.1 10.0 13.0 1.97 2.78 3.64 53.2 52 50.4 36 2900 5.5 2.3 108 440 360 650 140×200 105 100×160 4-Ф18 Ф165 Ф125 4-Ф18 JSD2-3 205
50-100(I) 17.5 25 32.5 4.86 6.94 9.03 13.7 12.5 10.5 67 69 69 2900 1.5 2.5 41 320 235 475 140×200 105 100×160 4-Ф18 Ф165 Ф125 4-Ф18 SD41-0.5 125
50-100(I)A 15.6 22.3 29 4.3 6.19 8.1 11 10 8.4 65 67 68 2900 1.1 2.5 36 320 235 460 140×200 105 100×160 4-Ф18 Ф165 Ф125 4-Ф18 SD41-0.5 125
50-125(I) 17.5 25 32.5 4.86 6.94 9.03 21.5 20 18 60 68 68 2900 3 2.5 56 340 280 550 140×200 95 100×160 4-Ф18 Ф165 Ф125 4-Ф18 SD61-0.5 110
50-125(I)A 15.6 22.3 29 4.33 6.19 8.1 17 16 13.6 58 66 65 2900 2.2 2.5 48 340 280 515 140×200 95 100×160 4-Ф18 Ф165 Ф125 4-Ф18 SD61-0.5 110
50-160(I) 17.5 25 32.5 4.68 6.94 9.03 34.4 32 27.5 54 63 60 2900 4 2.5 72 360 305 570 140×200 100 100×160 4-Ф18 Ф165 Ф125 4-Ф18 SD61-0.5 120
50-160(I)A 16.4 23.4 30.4 4.56 6.5 8.44 30 28 24 54 62 59 2900 4 2.5 71 360 305 570 140×200 100 100×160 4-Ф18 Ф165 Ф125 4-Ф18 SD61-0.5 120
50-160(I)B 15.0 21.6 28 4.17 6.0 7.78 26 24 20.6 58 2900 3 2.5 59 360 305 550 140×200 100 100×160 4-Ф18 Ф165 Ф125 4-Ф18 SD61-0.5 120
50-200(I) 17.5 25 32.5 4.86 6.94 9.03 52.7 50 45.5 49 58 59 2900 7.5 2.5 108 380 350 635 140×200 105 100×160 4-Ф18 Ф165 Ф125 4-Ф18 SD61-0.5 125
50-200(I)A 16.4 23.5 30.5 4.56 6.53 8.47 46.4 44 40 48 57 58 2900 7.5 2.5 107 380 350 635 140×200 105 100×160 4-Ф18 Ф165 Ф125 4-Ф18 SD61-0.5 125
50-200(I)B 15.2 21.8 28.3 4.22 6.06 7.86 40 38 34.5 55 2900 5.5 2.5 100 380 350 635 140×200 105 100×160 4-Ф18 Ф165 Ф125 4-Ф18 SD61-0.5 125
50-250(I) 17.5 25 32.5 4.86 6.94 9.03 82 80 76.5 39 50 52 2900 15 2.5 175 480 435 785 160×220 110 120×180 4-Ф18 Ф165 Ф125 4-Ф18 JGD2-3 210
50-250(I)A 16.4 23.5 30.5 4.56 6.5 8.47 71.5 70 67 39 50 52 2900 11 2.5 165 480 435 785 160×220 110 120×180 4-Ф18 Ф165 Ф125 4-Ф18 JGD2-3 210
50-250(I)B 15 21.6 28 1.47 6.0 7.78 61 60 57.4 38 49 54 2900 11 2.5 165 480 435 785 160×220 110 120×180 4-Ф18 Ф165 Ф125 4-Ф18 JGD2-3 210
50-315(I) 17.5 25 32.5 4.86 6.94 9.03 128 125 122 30 40 44 2900 30 2.5 310 550 510 920 190×280 110 150×240 4-Ф18 Ф165 Ф125 4-Ф18 JGD2-3 210
50-315(I)A 16.6 23.7 31 4.61 6.58 8.6 115 113 110 30 40 44 2900 22 2.5 245 550 470 855 190×280 110 150×240 4-Ф18 Ф165 Ф125 4-Ф18 JGD2-3 210
50-315(I)B 15.7 22.5 29.2 4.36 6.25 8.0 103 101 98 39 2900 18.5 2.5 215 550 435 830 190×280 110 150×240 4-Ф18 Ф165 Ф125 4-Ф18 JGD2-3 210
50-315(I)C 14.4 20.6 26.8 4.0 5.72 7.44 86 85 83 38 2900 15 2.5 195 550 435 785 190×280 110 150×240 4-Ф18 Ф165 Ф125 4-Ф18 JGD2-3 210
65-100 17.5 25 32.5 4.86 6.94 9.03 13.7 12.5 10.5 67 69 69 2900 1.5 2.5 46 320 235 475 140×200 105 100×160 4-Ф18 Ф185 Ф145 4-Ф18 SD41-0.5 125
65-100A 15.6 22.3 29 4..3 6.19 8.1 11 10 8.4 65 67 68 2900 1.1 2.5 41 320 235 460 140×200 105 100×160 4-Ф18 Ф185 Ф145 4-Ф18 SD41-0.5 125
65-125 17.5 25 32.5 4.86 6.94 9.03 21.5 20 18 60 68 67 2900 3 2.5 58 340 280 550 140×200 100 100×160 4-Ф18 Ф185 Ф145 4-Ф18 SD61-0.5 120
65-125A 15.6 22.3 29 4.33 6.19 8.1 17 16 14.4 58 66 65 2900 2.2 2.5 49 340 280 515 140×200 100 100×160 4-Ф18 Ф185 Ф145 4-Ф18 SD61-0.5 120
65-160 17.5 25 32.5 4.86 6.94 9.03 34.4 32 27.5 54 63 60 2900 4 2.5 75 360 305 570 140×200 100 100×160 4-Ф18 Ф185 Ф145 4-Ф18 SD61-0.5 120
65-160A 16.4 23.4 30.4 4.56 6.5 8.44 30 28 24 54 62 59 2900 4 2.5 75 360 305 570 140×200 100 100×160 4-Ф18 Ф185 Ф145 4-Ф18 SD61-0.5 120
65-160B 15.0 21.6 28 4.17 6.0 7.78 26 24 20.6 58 2900 3 2.5 63 360 305 550 140×200 100 100×160 4-Ф18 Ф185 Ф145 4-Ф18 SD61-0.5 120
65-200 17.5 25 32.5 4.86 6.94 9.03 52.7 50 45.5 49 58 59 2900 7.5 2.5 107 380 350 635 140×200 105 100×160 4-Ф18 Ф185 Ф145 4-Ф18 SD61-0.5 125
65-200A 16.4 23.5 30.5 4.56 6.53 8.47 46.4 44 40 48 57 58 2900 7.5 2.5 107 380 350 635 140×200 105 100×160 4-Ф18 Ф185 Ф145 4-Ф18 SD61-0.5 125
65-200B 15.2 21.8 28.3 4.22 6.06 7.86 40 38 34.5 55 2900 5.5 2.5 100 380 350 635 140×200 105 100×160 4-Ф18 Ф185 Ф145 4-Ф18 SD61-0.5 125
65-250 17.5 25 32.5 4.86 6.94 9.03 82 80 76.5 39 50 52 2900 15 2.5 180 480 435 785 160×220 110 120×180 4-Ф18 Ф185 Ф145 4-Ф18 JSD2-3 210
65-250A 16.4 23.4 30.5 4.56 6.5 8.47 71.5 70 67 39 50 52 2900 11 2.5 170 480 435 785 160×220 110 120×180 4-Ф18 Ф185 Ф145 4-Ф18 JSD2-3 210
65-250B 15 21.6 28 4.17 6.0 7.78 61 60 57.4 38 49 54 2900 11 2.5 170 480 435 785 160×220 110 120×180 4-Ф18 Ф185 Ф145 4-Ф18 JSD2-3 210
65-315 17.5 25 32.5 4.86 6.94 9.03 127 125 122 32 40 44 2900 30 2.5 320 550 510 920 190×280 110 150×240 4-Ф18 Ф185 Ф145 4-Ф18 JSD2-3 210
65-315A 16.6 23.7 31 4.61 6.58 8.6 115 113 110 32 40 44 2900 22 2.5 255 550 470 855 190×280 110 150×240 4-Ф18 Ф185 Ф145 4-Ф18 JSD2-3 210
65-315B 15.7 22.5 29.2 4.36 6.25 8.0 103 101 98 39 2900 18.5 2.5 225 550 435 830 190×280 110 150×240 4-Ф18 Ф185 Ф145 4-Ф18 JSD2-3 210
65-315C 14.4 20.6 26.8 4.0 5.72 7.44 86 85 83 39 2900 15 2.5 205 550 435 785 190×280 110 150×240 4-Ф18 Ф185 Ф145 4-Ф18 JSD2-3 210
65-100(I) 35 50 65 9.72 13.9 18.1 13.8 12.5 10 67 73 70 2900 3 3.0 63 400 285 570 140×200 120 100×160 4-Ф18 Ф185 Ф145 4-Ф18 SD61-0.5 140
65-100(I)A 31.3 44.7 58 8.7 12.4 16.1 11 10 8 66 72 69 2900 2.2 3.0 53 400 245 535 140×200 120 100×160 4-Ф18 Ф185 Ф145 4-Ф18 SD61-0.5 140
65-125(I) 35 50 65 9.72 13.9 18.1 22 20 17 67 72.5 70 2900 5.5 3.0 99 400 360 660 140×200 120 100×160 4-Ф18 Ф185 Ф145 4-Ф18 SD61-0.5 140
65-125(I)A 31.3 45 58 8.7 12.5 16.1 17.5 16 13.6 66 71 69 2900 4 3.0 78 400 315 595 140×200 120 100×160 4-Ф18 Ф185 Ф145 4-Ф18 SD61-0.5 140
65-160(I) 35 50 65 9.72 13.9 18.1 35 32 28 63 71 70 2900 7.5 3.0 103 400 360 660 140×200 125 100×160 4-Ф18 Ф185 Ф145 4-Ф18 SD61-0.5 145
65-160(I)A 32.7 46.7 61 9.1 13.0 16.9 30.6 28 24 62 70 69 2900 7.5 3.0 103 400 360 660 140×200 125 100×160 4-Ф18 Ф185 Ф145 4-Ф18 SD61-0.5 145
65-160(I)B 30.3 43.3 56.3 8.4 12.0 15.6 26 24 21 69 2900 5.5 3.0 97 400 315 660 140×200 125 100×160 4-Ф18 Ф185 Ф145 4-Ф18 SD61-0.5 145
65-200(I) 35 50 65 9.72 13.9 18.1 53.5 50 46 55 67 68 2900 15 3.0 176 450 430 795 140×200 125 100×160 4-Ф18 Ф185 Ф145 4-Ф18 JGD2-3 225
65-200(I)A 32.8 47 61 9.1 13.1 16.9 47 44 40 54 66 67 2900 11 3.0 166 450 430 795 140×200 125 100×160 4-Ф18 Ф185 Ф145 4-Ф18 JGD2-3 225
65-200(I)B 60.5 43.5 56.6 8.5 12.1 15.7 40.6 38 33.4 65 2900 7.5 3.0 114 450 360 665 140×200 125 100×160 4-Ф18 Ф185 Ф145 4-Ф18 JGD2-3 225
65-250(I) 35 50 65 9.72 13.9 18.1 83 80 72 52 59 60 2900 22 3.0 235 480 465 870 160×200 130 120×180 4-Ф18 Ф185 Ф145 4-Ф18 JGD2-3 230
65-250(I)A 32.5 46.7 61 9.0 13.0 16.9 73 70 63 52 59 60 2900 18.5 3.0 205 480 430 850 160×200 130 120×180 4-Ф18 Ф185 Ф145 4-Ф18 JGD2-3 230
65-250(I)B 30 43.3 56 8.3 12.0 15.6 62 60 54 58 2900 15 3.0 180 480 430 805 160×200 130 120×180 4-Ф18 Ф185 Ф145 4-Ф18 JGD2-3 230
65-315(I) 35 50 65 9.72 13.9 18.1 128 125 121 44 54 57 2900 37 3.0 350 550 530 1000 190×280 130 150×240 4-Ф18 Ф185 Ф145 4-Ф18 JGD2-3 230
65-315(I)A 32.5 46.5 60.5 9.0 12.9 16.8 112.6 110 106.4 42 54 57 2900 30 3.0 335 550 530 1000 190×280 130 150×240 4-Ф18 Ф185 Ф145 4-Ф18 JGD2-3 230
65-315(I)B 31 44.5 58 8.6 12.4 16.1 102.5 100 98 53 2900 30 3.0 335 550 530 1000 190×280 130 150×240 4-Ф18 Ф185 Ф145 4-Ф18 JGD2-3 230
65-315(I)C 29 41 53.6 8.1 11.4 14.9 87 85 83 51 2900 22 3.0 270 550 470 885 190×280 130 150×240 4-Ф18 Ф185 Ф145 4-Ф18 JGD2-3 230
80-100 35 50 65 9.72 13.9 18.1 13.8 12.5 10 67 73 70 2900 3 3.0 63 400 285 570 140×200 120 100×160 4-Ф18 Ф200 Ф160 8-Ф18 SD61-0.5 140
80-100A 31.3 44.7 58 8.7 12.5 16.1 11 10 8 66 72 69 2900 2.2 3.0 54 400 245 535 140×200 120 100×160 4-Ф18 Ф200 Ф160 8-Ф18 SD61-0.5 140
80-125 35 50 65 9.72 13.9 18.1 22 20 17 67 72.5 70 2900 5.5 3.0 99 400 360 660 140×200 120 100×160 4-Ф18 Ф200 Ф160 8-Ф18 SD61-0.5 140
80-125A 31.3 45 58 8.7 12.5 16.1 17.5 16 13.6 66 71 69 2900 4 3.0 79 400 315 595 140×200 120 100×160 4-Ф18 Ф200 Ф160 8-Ф18 SD61-0.5 140
80-160 35 50 65 9.72 13.9 18.1 35 32 28 63 71 70 2900 7.5 3.0 105 400 360 660 140×200 125 100×160 4-Ф18 Ф200 Ф160 8-Ф18 SD61-0.5 145
80-160A 32.7 46.7 61 9.1 13.0 16.9 30.6 28 24 62 70 69 2900 7.5 3.0 105 400 360 660 140×200 125 100×160 4-Ф18 Ф200 Ф160 8-Ф18 SD61-0.5 145
80-160B 30.3 43.3 56.3 8.4 12.0 15.6 26 24 21 69 2900 5.5 3.0 98 400 315 660 140×200 125 100×160 4-Ф18 Ф200 Ф160 8-Ф18 SD61-0.5 145
80-200 35 50 65 9.72 13.9 18.1 53.5 50 46 55 67 68 2900 15 3.0 175 430 430 795 140×200 125 100×160 4-Ф18 Ф200 Ф160 8-Ф18 JGD2-3 225
80-200A 32.8 47 61 9.1 13.1 16.9 47 44 40 54 66 67 2900 11 3.0 165 430 430 795 140×200 125 100×160 4-Ф18 Ф200 Ф160 8-Ф18 JGD2-3 225
80-200B 30.5 43.5 56.6 8.5 12.1 15.7 40.6 38 33.4 65 2900 7.5 3.0 115 430 360 665 140×200 125 100×160 4-Ф18 Ф200 Ф160 8-Ф18 JGD2-3 225
80-250 35 50 65 9.72 13.9 18.1 83 80 72 52 59 60 2900 22 3.0 240 480 465 870 160×220 130 120×180 4-Ф18 Ф200 Ф160 8-Ф18 JGD2-3 230
80-250A 32.5 46.7 61 9.0 13.0 16.9 73 70 63 52 59 60 2900 18.5 3.0 210 480 430 850 160×220 130 120×180 4-Ф18 Ф200 Ф160 8-Ф18 JGD2-3 230
80-250B 30 43.3 56 8.3 12.0 15.6 62 60 54 58 2900 15 3.0 185 480 430 805 160×220 130 120×180 4-Ф18 Ф200 Ф160 8-Ф18 JGD2-3 230
80-315 35 50 65 9.72 13.9 18.1 128 125 122 43 54 57 2900 37 3.0 355 580 530 1000 190×280 130 150×240 4-Ф18 Ф200 Ф160 8-Ф18 JGD2-3 230
80-315A 32.5 46.5 60.5 9.0 12.9 16.8 112.6 110 98 43 54 57 2900 30 3.0 340 580 530 1000 190×280 130 150×240 4-Ф18 Ф200 Ф160 8-Ф18 JGD2-3 230
80-315B 31 44.5 58 8.6 12.4 16.1 102.5 100 98 53 2900 30 3.0 340 580 530 1000 190×280 130 150×240 4-Ф18 Ф200 Ф160 8-Ф18 JGD2-3 230
80-315C 29 41 53.6 8.1 11.4 14.9 98 85 83 51 2900 22 3.0 275 580 470 885 190×280 130 150×240 4-Ф18 Ф200 Ф160 8-Ф18 JGD2-3 230
80-350 35 50 65 9.72 13.9 18.1 146 150 142 55 66 67 2900 55 3.0 570 630 610 1100 202×260 130 160×220 4-Ф18 Ф200 Ф160 8-Ф18 JGD2-3 280
80-350A 31 44.5 58 8.6 12.4 16.1 138.4 142 134.8 65 2900 45 3.0 470 630 575 1015 202×260 130 160×220 4-Ф18 Ф200 Ф160 8-Ф18 JGD2-3 280
80-350 29 41 53.6 8.1 11.4 14.9 131.4 135 127.8 63 2900 3.7 3.0 440 630 545 975 202×260 130 160×220 4-Ф18 Ф200 Ф160 8-Ф18 JGD2-3 280
80-100(I) 70 100 130 19.4 27.8 36.1 13.6 12.5 11 66 76 75 2900 5.5 4.5 108 460 360 675 160×220 140 120×180 4-Ф18 Ф200 Ф160 8-Ф18 SD61-0.5 160
80-100(I)A 62.6 89 116 17.4 24.7 32.2 11 10 8.8 64 74 74 2900 4 4.5 87 460 360 610 160×220 140 120×180 4-Ф18 Ф200 Ф160 8-Ф18 SD61-0.5 160
80-125(I) 70 100 130 19.4 27.8 36.1 23.5 20 14 70 76 65 2900 11 4.5 163 450 430 805 160×220 140 120×180 4-Ф18 Ф200 Ф160 8-Ф18 JGD2-3 240
80-125(I)A 62.6 89 116 17.4 24.7 32.2 19 16 11 68 74 65 2900 7.5 4.5 113 450 350 675 160×220 140 120×180 4-Ф18 Ф200 Ф160 8-Ф18 JGD2-3 240
80-160(I) 70 100 130 19.4 27.8 36.1 36.5 32 24 70 76 65 2900 15 4.5 184 500 430 835 160×220 160 120×180 4-Ф18 Ф200 Ф160 8-Ф18 JGD2-3 260
80-160(I)A 65.4 93.5 121.6 18.2 26.0 33.8 32 28 21 68 74 67 2900 11 4.5 174 500 430 835 160×220 160 120×180 4-Ф18 Ф200 Ф160 8-Ф18 JGD2-3 260
80-160(I)B 60.6 86.6 112.5 16.8 24.1 31.3 72 24 18 72 2900 11 4.5 174 500 430 835 160×220 160 120×180 4-Ф18 Ф200 Ф160 8-Ф18 JGD2-3 260
80-200(I) 70 100 130 19.4 27.8 36.1 54 50 42 65 74 73 2900 22 4.0 251 480 475 880 160×220 135 120×180 4-Ф18 Ф200 Ф160 8-Ф18 JGD2-3 235
80-200(I)A 65.4 93.5 121.6 18.2 26.0 33.8 47.5 44 374 64 73 72 2900 18.5 4.0 220 480 430 860 160×220 135 120×180 4-Ф18 Ф200 Ф160 8-Ф18 JGD2-3 235
80-200(I)B 61 87 113 16.9 24.2 31.4 41 38 32 71 2900 15 4.0 198 480 430 815 160×220 135 120×180 4-Ф18 Ф200 Ф160 8-Ф18 JGD2-3 235
80-250(I) 70 100 130 19.4 27.8 36.1 87 80 68 62 69 68 2900 37 4.0 330 550 520 1015 190×280 155 150×240 4-Ф22 Ф200 Ф160 8-Ф18 JGD2-3 275
80-250(I)A 65.4 93.5 121.6 18.2 26.0 34.8 76 70 59.5 61 68 67 2900 30 4.0 315 550 520 1015 190×280 155 150×240 4-Ф22 Ф200 Ф160 V JGD2-3 275
80-250(I)B 61 87 113 16.9 24.2 31.4 65 60 51 66 2900 30 4.0 315 550 520 1015 190×280 155 150×240 4-Ф22 Ф200 Ф160 8-Ф18 JGD2-3 275
80-315(I) 70 100 130 19.4 27.8 36.1 132 125 114 55 66 67 2900 75 4.0 675 580 700 1235 190×280 165 150×240 4-Ф22 Ф200 Ф160 8-Ф18 JGD2-3 285
80-315(I)A 66 95 123 18.5 26.4 34.3 119 113 103 55 66 67 2900 55 4.0 535 580 640 1165 190×280 165 150×240 4-Ф22 Ф200 Ф160 8-Ф18 JGD2-3 285
80-315(I)B 63 90 117 17.5 25 32.5 106.6 101 92 65 2900 45 4.0 420 580 580 1080 190×280 165 150×240 4-Ф22 Ф200 Ф160 8-Ф18 JGD2-3 285
80-315(I)C 58 82 107 16.1 22.8 29.7 90 85 76 63 2900 37 4.0 366 580 520 1040 190×280 165 150×240 4-Ф22 Ф200 Ф160 8-Ф18 JGD2-3 285
100-100 70 100 130 19.4 27.8 36.1 13.6 12.5 11 66 76 75 2900 5.5 4.5 113 460 360 675 160×220 140 120×180 4-Ф18 Ф220 Ф180 8-Ф18 SD61-0.5 160
100-100A 62.6 89 116 17.4 47 32.2 11 10 8.8 64 74 74 2900 4 4.5 91 460 315 610 160×220 140 120×180 4-Ф18 Ф220 Ф180 8-Ф18 SD61-0.5 160
100-125 70 100 130 19.4 27.8 36.1 23.5 20 14 70 76 65 2900 11 4.5 169 440 430 805 160×220 140 120×180 4-Ф18 Ф220 Ф180 8-Ф18 JGD2-3 240
100-125A 62.6 89 116 17.4 24.7 32.2 19 16 11 68 74 63 2900 7.5 4.5 118 440 350 675 160×220 140 120×180 4-Ф18 Ф220 Ф180 8-Ф18 JGD2-3 240
100-160 70 100 130 19.4 27.8 36.1 36.5 32 24 70 76 65 2900 15 4.5 191 500 430 835 160×220 160 120×180 4-Ф18 Ф220 Ф180 8-Ф18 JGD2-3 260
100-160A 65.4 93.5 121.6 18.2 26.0 33.8 32 28 21 68 74 67 2900 11 4.5 181 500 430 835 160×220 160 120×180 4-Ф18 Ф220 Ф180 4-Ф18 JGD2-3 260
100-160B 60.6 86.6 112.5 16.8 24.1 31.3 27 24 18 72 2900 11 4.5 181 500 430 835 160×220 160 120×180 4-Ф18 Ф220 Ф180 4-Ф18 JGD2-3 260
100-200 70 100 130 19.4 27.8 36.1 54 50 42 65 74 73 2900 22 4.0 245 480 475 880 160×220 140 120×180 4-Ф18 Ф220 Ф180 4-Ф18 JGD2-3 240
100-200A 65.4 93.5 121.6 18.2 26.0 33.8 47.5 44 37 64 73 72 2900 18.5 4.0 215 480 430 860 160×220 140 120×180 4-Ф18 Ф220 Ф180 8-Ф18 JGD2-3 240
100-200B 61 87 113 16.9 24.2 31.4 41 38 32 71 2900 15 4.0 193 480 430 815 160×220 140 120×180 4-Ф18 Ф220 Ф180 8-Ф18 JGD2-3 240
100-250 70 100 130 19.4 27.8 36.1 37 80 68 62 69 68 2900 37 4.0 345 550 520 1015 160×220 155 120×180 4-Ф22 Ф220 Ф180 8-Ф18 JGD2-3 275
100-250A 65.4 93.5 121.6 18.2 26.0 33.8 76 70 59.5 61 68 67 2900 30 4.0 330 550 520 1015 160×220 155 120×180 4-Ф22 Ф220 Ф180 8-Ф18 JGD2-3 275
100-250B 61 87 113 16.9 24.2 31.4 65 60 51 66 2900 30 4.0 330 550 520 1015 160×220 155 120×180 4-Ф22 Ф220 Ф180 8-Ф18 JGD2-3 275
100-315 70 100 130 19.4 27.8 36.1 132 125 114 55 66 67 2900 75 4.0 689 630 700 1235 160×220 165 210×260 4-Ф22 Ф220 Ф180 8-Ф18 JGD2-3 285
100-315A 66.5 95 123.6 18.5 26.4 34.3 119 113 103 65 66 67 2900 55 4.0 549 630 640 1165 250×300 165 210×260 4-Ф22 Ф220 Ф180 8-Ф18 JGD2-3 285
100-315B 63 90 117 17.5 25 32.5 106.6 101 92 65 2900 45 4.0 439 630 580 1080 250×300 165 210×260 4-Ф22 Ф220 Ф180 8-Ф18 JGD2-3 285
100-315C 58 82 107 16.1 22.8 29.7 90 85 76 63 2900 37 4.0 385 630 520 1040 250×300 165 210×260 4-Ф22 Ф220 Ф180 8-Ф18 JGD2-3 285
100-100(I) 96 160 192 26.7 44.4 53.3 14 12.5 10 64 73 70 2900 11 4.5 115 460 415 802 250×300 140 120×180 4-Ф18 Ф220 Ф180 8-Ф18 SD61-0.5 180
100-125(I) 96 160 192 26.7 44.4 53.3 24 20 14 62 74 69 2900 15 4.5 168 500 300 807 160×220 160 120×180 4-Ф18 Ф220 Ф180 8-Ф18 SD61-0.5 180
100-125(I)A 84 140 168 23.3 39 46.7 20 17 12 64 72 68 2900 11 4.5 168 500 280 807 160×220 160 120×180 4-Ф18 Ф220 Ф180 8-Ф18 SD61-0.5 180
100-160(I) 96 160 192 26.7 44.4 53.3 36 32 27 69 79 75 2900 22 5.6 210 480 330 884 160×220 170 120×180 4-Ф18 Ф220 Ф180 8-Ф18 SD61-0.5 190
100-160(I)A 84 140 168 23.3 39 46.7 32 28 23.5 66 76 72 2900 18.5 5.0 210 480 330 884 160×220 170 120×180 4-Ф18 Ф220 Ф180 8-Ф18 SD61-0.5 190
100-200(I) 96 160 192 26.7 44.4 53.3 53 50 45 69 79 78 2900 37 5.2 402 560 365 970 160×220 165 120×180 4-Ф18 Ф220 Ф180 8-Ф18 SD61-0.5 185
100-200(I)A 84 140 168 23.3 39 46.7 48 45 40 64 74 73 2900 30 4.5 395 560 345 970 160×220 165 120×180 4-Ф18 Ф220 Ф180 8-Ф18 SD61-0.5 185
100-200(I)B 60 100 120 16.7 27.8 33.3 43 40 36 72 2900 22 4.5 360 560 345 970 160×220 165 120×180 4-Ф18 Ф220 Ф180 8-Ф18 SD61-0.5 185
100-250(I) 96 160 192 26.7 44.4 53.3 83 80 72 65 77 74 2900 55 4.8 560 600 435 1121 190×280 175 150×240 4-Ф18 Ф220 Ф180 8-Ф18 JGD2-3 275
100-250(I)A 84 140 168 23.3 39 46.7 75 72 65 60 72 69 2900 45 4.5 420 600 360 1121 190×280 175 150×240 4-Ф18 Ф220 Ф180 8-Ф18 JGD2-3 275
100-250(I)B 60 100 120 16.7 27.8 33.3 68 65 58 70 2900 37 4.5 400 600 360 1121 190×280 175 150×240 4-Ф18 Ф220 Ф180 8-Ф18 JGD2-3 275
100-350 60 100 120 16.7 27.8 33.3 153.6 150 142 72 57 74 2900 90 4.0 950 680 630 1310 230×320 175 160×220 4-Ф18 Ф220 Ф180 8-Ф18 JGD2-150 335
100-350A 61 87 113 16.9 23.2 31.4 145.6 142 134 75 2900 75 4.0 830 680 630 1260 230×320 175 160×220 4-Ф18 Ф220 Ф180 8-Ф18 JGD2-150 335
100-350B 58 82 107 16.1 22.8 29.7 138.6 135 127 75 2900 55 4.0 600 680 605 1190 230×320 175 160×220 4-Ф18 Ф220 Ф180 8-Ф18 JGD2-150 335
125-100 96 160 192 26.7 44.4 53.3 13 12.5 12 82 2900 11 4.0 180 520 430 830 160×220 165 120×180 4-Ф18 Ф250 Ф210 8-Ф18 JGD2-3 265
125-100A 86 143 172 23.9 39.7 47.8 10.4 10 9.6 77 2900 7.5 4.0 125 520 360 730 160×220 165 120×180 4-Ф18 Ф250 Ф210 8-Ф18 JGD2-3 265
125-125 96 160 192 26.7 44.4 53.3 22.6 20 17 80 2900 15 4.0 220 520 430 840 160×220 170 120×180 4-Ф18 Ф250 Ф210 8-Ф18 JGD2-3 270
125-125A 86 143 172 23.9 39.7 47.8 18 16 13.6 77 2900 11 4.0 210 520 430 840 160×220 170 120×180 4-Ф18 Ф250 Ф210 8-Ф18 JGD2-3 270
125-160 96 160 192 26.7 44.4 53.3 36 32 28 78 2900 22 4.0 265 520 460 920 190×280 175 150×240 4-Ф18 Ф250 Ф210 8-Ф18 JGD2-3 275
125-160A 90 150 180 25 41.7 50 31.5 28 24.5 76 2900 18.5 4.0 230 520 430 890 190×280 175 150×240 4-Ф18 Ф250 Ф210 8-Ф18 JGD2-3 275
125-160B 83 138 166 21.7 38.3 46.1 27 24 21 73 2900 15 4.0 215 520 430 850 190×280 175 150×240 4-Ф18 Ф250 Ф210 8-Ф18 JGD2-3 275
125-200 96 160 192 26.7 44.4 53.3 55 50 46 77 2900 37 5.5 395 680 510 1040 200×260 175 160×220 4-Ф18 Ф250 Ф210 8-Ф18 JGD3-2 295
125-200A 90 150 180 25 41.7 50 48.4 44 40.5 76 2900 30 5.5 380 680 510 1040 200×260 175 160×220 4-Ф18 Ф250 Ф210 8-Ф18 JGD3-2 259
125-200B 83 138 166 21.7 38.3 46.1 41.3 37.5 34.5 75 2900 22 5.5 320 680 460 930 200×260 175 160×220 4-Ф18 Ф250 Ф210 8-Ф18 JGD3-2 259
125-250 96 160 192 26.7 44.4 53.3 87 80 73 75 2900 55 5.5 580 680 660 1180 200×260 170 160×220 4-Ф18 Ф250 Ф210 8-Ф18 JGD3-2 290
125-250A 90 150 180 25 41.7 50 76 70 84 74 2900 45 5.5 490 680 570 1080 200×260 170 160×220 4-Ф18 Ф250 Ф210 8-Ф18 JGD3-2 290
125-250B 83 138 166 21.7 38.3 46.1 65 60 55 73 2900 37 5.5 430 680 510 1050 200×260 170 160×220 4-Ф18 Ф250 Ф210 8-Ф18 JGD3-2 290
125-315 96 160 192 26.7 44.7 53.3 133 125 119 70 2900 90 5.0 790 640 685 1350 300×350 180 230×280 4-Ф22 Ф250 Ф210 8-Ф18 JGD3-2 300
125-315A 90 150 180 25 41.7 50 117 110 104.6 70 2900 75 5.0 710 640 685 1300 300×350 180 230×280 4-Ф22 Ф250 Ф210 8-Ф18 JGD3-3 300
125-315B 86 143 172 23.9 39.7 47.8 106.4 100 95.2 69 2900 75 5.0 705 640 685 1350 300×350 180 230×280 4-Ф22 Ф250 Ф210 8-Ф18 JGD3-3 300
125-315C 80.5 134 161 22.4 37.2 44.7 96 88 86 67 2900 55 5.0 585 640 660 1230 300×350 180 230×280 4-Ф22 Ф250 Ф210 8-Ф18 JGD3-3 300
150-125 96 160 192 26.7 44.7 53.3 22.6 24 17 66 76 76 2900 11 4.0 210 520 430 840 160×200 170 120×180 4-Ф18 Ф250 Ф210 8-Ф18 JGD2-3 270
150-125A 90 150 180 25 41.7 50 18 16 13.6 77 2900 7.5 4.0 130 520 430 840 160×200 170 120×180 4-Ф18 Ф250 Ф210 8-Ф18 JGD2-3 270
150-160 96 160 192 26.7 44.7 53.3 36 32 27 75 2900 22 4.0 270 520 430 850 190×280 175 150×240 4-Ф18 Ф250 Ф210 8-Ф18 JGD2-3 275
150-160A 90 150 180 25 41.7 50 32 28 23.5 76 2900 18.5 4.0 230 520 430 850 190×280 175 150×240 4-Ф18 Ф250 Ф210 8-Ф18 JGD2-3 275
150-160B 84 140 168 23.3 39 46.7 27 24 21 73 2900 15 4.0 220 520 430 850 190×280 175 150×240 4-Ф18 Ф250 Ф210 8-Ф18 JGD2-3 275
150-200 96 160 192 26.7 44.7 53.3 55 50 45 77 2900 37 5.5 395 680 435 930 250×300 200 210×260 4-Ф22 Ф285 Ф240 8-Ф22 JGD2-3 300
150-200A 90 150 180 25 41.7 50 48.4 44 10.5 76 2900 30 5.5 380 680 435 885 250×300 200 210×260 4-Ф22 Ф285 Ф240 8-Ф22 JGD2-3 300
150-200B 83 138 166 21.7 38.3 46.1 41.3 37.5 34.5 75 2900 22 5.5 320 680 460 930 200×260 175 160×220 4-Ф18 Ф250 Ф210 8-Ф18 JGD3-2 295
150-250 96 160 192 26.7 44.4 53.3 87 80 73 75 2900 55 5.0 580 680 660 1180 200×260 170 160×220 4-Ф22 Ф250 Ф210 8-Ф18 JGD3-2 290
150-250A 90 150 180 25 41.7 50 76 70 84 74 2900 45 5.5 490 680 570 1080 200×260 170 160×220 4-Ф22 Ф250 Ф210 8-Ф18 JGD3-2 290
150-250B 83 138 166 21.7 38.3 46.1 65 60 55 73 2900 37 5.5 430 680 510 1050 200×260 170 160×220 4-Ф22 Ф250 Ф210 8-Ф18 JGD3-2 290
150-315 96 160 192 26.7 44.7 53.3 138 125 119 70 2900 90 5.0 790 640 685 1350 300×350 180 230×280 4-Ф22 Ф250 Ф210 8-Ф18 JGD3-3 300
150-315A 90 150 180 25 41.7 50 117 110 104.6 70 2900 75 5.0 710 640 685 1300 300×350 180 230×280 4-Ф22 Ф250 Ф210 8-Ф18 JGD3-3 300
150-315B 86 143 172 23.9 39.7 47.8 106.4 100 95.2 69 2900 75 5.0 705 640 685 1350 300×350 180 230×280 4-Ф22 Ф250 Ф210 8-Ф18 JGD3-3 300
150-315C 80.5 134 161 22.4 37.2 44.7 96 88 86 67 2900 55 5.0 585 640 660 1230 300×350 180 230×280 4-Ф22 Ф250 Ф210 8-Ф18 JGD3-3 300
150-350 96 160 192 26.7 44.4 53.3 153.6 150 142.8 80 2900 110 5.5 970 760 530 1075 250×300 205 210×260 4-Ф22 Ф285 Ф240 8-Ф22 JGD3-3 325
150-350A 90 150 180 25 41.7 50 145.6 142 134.8 70 2900 90 5.2 790 760 530 1075 250×300 205 210×260 4-Ф22 Ф285 Ф240 8-Ф22 JGD3-3 325
150-350B 84 140 168 23.3 39 46.7 145.6 142 134.8 65 76 74 2900 75 5.5 705 760 530 1075 250×300 205 210×260 4-Ф22 Ф285 Ф240 8-Ф22 JGD3-3 325
150-200(I) 140 200 260 38.9 55.6 72.2 13.8 12.5 10.6 68 78 78 1450 15 3.0 265 680 435 930 250×300 200 210×260 4-Ф22 Ф285 Ф240 8-Ф22 JGD2-3 300
150-200(I)A 125 176 232.5 34.7 49.7 64.6 11 10 8.5 66 76 76 1450 11 3.0 244 680 435 885 250×300 200 210×260 4-Ф22 Ф285 Ф240 8-Ф22 JGD2-3 300
150-250(I) 140 200 260 38.9 55.6 64.6 21.8 20 17 73 79 77 1450 18.5 3.0 300 700 475 960 250×300 205 210×260 4-Ф22 Ф285 Ф240 8-Ф22 JGD2-3 305
150-250(I)A 129 184.4 240 35.8 51.2 71.2 18.5 17 14.4 72 78 76 1450 15 3.0 262 700 475 940 250×300 205 210×260 4-Ф22 Ф285 Ф240 8-Ф22 JGD2-3 305
150-250(I)B 117 167 217.5 32.5 46.4 60.4 15.2 14 12 76 1450 11 3.0 241 700 445 895 250×300 205 210×260 4-Ф22 Ф285 Ф240 8-Ф22 JGD2-3 305
150-315(I) 140 200 260 38.9 55.6 72.2 33.8 22 28 70 78 73 1450 30 2.5 410 760 530 1075 250×300 205 210×260 4-Ф22 Ф285 Ф240 8-Ф22 JGD3-3 325
150-315(I)A 131 187 243 36.4 51.9 67.5 29.5 28 24.5 69 77 77 1450 22 3.5 335 760 505 1000 250×300 205 210×260 4-Ф22 Ф285 Ф240 8-Ф22 JGD3-3 325
150-315(I)B 121 173 225 33.5 48.1 62.5 25 24 21 76 1450 18.5 3.5 315 760 505 960 250×300 205 210×260 4-Ф22 Ф285 Ф240 8-Ф22 JGD3-3 325
150-400(I) 140 200 260 38.9 55.6 72.2 53 50 44 68 75 71 1450 45 3.5 490 800 595 1120 250×300 210 210×260 4-Ф22 Ф285 Ф240 8-Ф22 JGD3-3 330
150-400(I)A 131 187 243 36.4 51.9 67.5 46.6 44 38.3 67 74 70 1450 37 3.5 454 800 595 1095 250×300 210 210×260 4-Ф22 Ф285 Ф240 8-Ф22 JGD3-3 330
150-400(I)B 122 174 226.5 33.9 48.3 62.9 40 38 33 73 1450 30 3.5 435 800 560 1075 250×300 210 210×260 4-Ф22 Ф285 Ф240 8-Ф22 JGD3-3 330
150-400(I)C 112 160 208 31.1 44.4 57.8 34 32 28 71 1450 22 3.5 365 800 535 1000 250×300 210 210×260 4-Ф22 Ф285 Ф240 8-Ф22 JGD3-3 330
200-250A 129 184.4 240 35.8 51.2 66.7 18.5 17 14.4 72 78 76 1450 15 3.0 267 750 475 940 270×320 210 230×280 4-Ф22 Ф340 Ф295 12-Ф22 JGD2-3 310
200-250B 117 167 217.5 32.5 46.4 60.4 15.2 14 12 76 1450 11 3.0 246 750 445 895 270×320 210 230×280 4-Ф22 Ф340 Ф295 12-Ф22 JGD2-3 310
200-315 140 200 260 38.9 55.6 72.2 33.8 32 28 70 78 78 1450 30 3.5 417 800 530 1075 270×320 210 230×280 4-Ф22 Ф340 Ф295 12-Ф22 JGD3-3 330
200-315A 131 189 243 36.4 51.9 67.5 29.5 28 24.5 69 77 77 1450 22 3.5 342 800 505 1000 270×320 210 230×280 4-Ф22 Ф340 Ф295 12-Ф22 JGD3-3 330
200-315B 121 173 225 33.6 48.1 62.5 25 24 21 76 1450 18.5 3.5 322 800 505 960 270×320 210 230×280 4-Ф22 Ф340 Ф295 12-Ф22 JGD3-3 330
200-400 140 200 260 38.9 55.6 72.2 53 50 44 68 75 71 1450 45 3.5 498 860 595 1120 300×370 225 250×320 4-Ф22 Ф340 Ф295 12-Ф22 JGD3-3 345
200-400A 131 187 243 36.4 51.9 67.5 46.6 44 38.3 67 74 70 1450 37 3.5 462 860 595 1095 300×370 225 250×320 4-Ф22 Ф340 Ф295 12-Ф22 JGD3-3 345
200-400B 122 174 226.5 33.9 48.6 62.9 40 38 33 73 1450 30 3.5 443 860 560 1075 300×370 225 250×320 4-Ф22 Ф340 Ф295 12-Ф22 JGD3-3 345
200-400C 112 160 208 31.3 44.4 57.8 34 32 28 71 1450 22 3.5 373 860 535 1000 300×370 225 250×320 4-Ф22 Ф340 Ф295 12-Ф22 JGD3-3 345
200-200(I) 280 400 520 77.8 111.1 144 13.4 12.5 10.5 70 80 79 1450 22 4.0 382 810 525 1030 300×370 240 250×320 4-Ф22 Ф340 Ф295 12-Ф22 JGD3-2 360
200-200(I)A 250 358 465 69.4 90.4 129.2 10.7 10 8.5 68 73 77 1450 18.5 4.0 346 810 525 970 300×370 240 250×320 4-Ф22 Ф340 Ф295 12-Ф22 JGD3-2 360
200-250(I) 280 400 520 77.8 111.1 144 22.2 20 14 75 80 72 1450 30 4.0 475 840 530 1110 300×370 240 250×320 4-Ф22 Ф340 Ф295 12-Ф22 JGD3-3 360
200-250(I)A 250 358 465 69.4 90.4 129.2 18 16 11.2 73 78 70 1450 22 4.0 405 840 510 1035 300×370 240 250×320 4-Ф22 Ф340 Ф295 12-Ф22 JGD3-3 360
200-250(I)B 226 322 419 62.8 89.4 116.4 14.4 13 7.3 70 75 67 1450 18.5 4.0 387 840 510 995 300×370 240 250×320 4-Ф22 Ф340 Ф295 12-Ф22 JGD3-3 360
200-315(I) 280 400 520 77.8 111.4 144 36 32 26 73 80 75 1450 55 4.0 675 860 645 1265 300×370 250 250×320 4-Ф22 Ф340 Ф295 12-Ф22 JGD4-1 380
200-315(I)A 262 374 486 72.8 103.9 135 31.5 28 23 72 79 74 1450 45 4.0 560 860 605 1180 300×370 250 250×320 4-Ф22 Ф340 Ф295 12-Ф22 JGD4-1 380
200-315(I)B 242 346 450 67.3 96.1 125 27 24 19.5 78 1450 37 4.0 535 860 605 1145 300×370 250 250×320 4-Ф22 Ф340 Ф295 12-Ф22 JGD4-1 380
200-400(I) 280 400 520 77.8 111.4 144 54.5 50 39 75 81 77 1450 75 4.0 830 880 700 1340 300×370 260 250×320 4-Ф22 Ф340 Ф295 12-Ф22 JGD4-2 390
200-400(I)A 262 374 486 72.8 103.9 135 48 44 34 80 1450 75 4.0 830 880 700 1340 300×370 260 250×320 4-Ф22 Ф340 Ф295 12-Ф22 JGD4-2 390
200-400(I)B 242 346 450 67.2 96.1 125 41.4 38 29.6 78 1450 55 5.0 685 880 735 1270 300×370 260 250×320 4-Ф22 Ф340 Ф295 12-Ф22 JGD4-2 380
200-400(I)C 224 320 416 62.2 88.9 115.6 34.9 32 25 76 1450 45 5.0 580 880 600 1185 300×370 260 250×320 4-Ф22 Ф340 Ф295 12-Ф22 JGD4-2 390
250-250 350 550 650 97.2 152.8 180.5 22 20 16 78 82 81 1450 45 5.0 620 1110 550 1145 350×400 250 300×350 4-Ф26 Ф405 Ф355 12-Ф26 JGD4-2 390
250-250A 300 500 600 83.3 139 166.7 18.3 17 14 76 80 80 1450 37 5.0 550 1110 550 1145 350×400 250 300×350 4-Ф26 Ф405 Ф355 12-Ф26 JGD4-2 390
250-235 300 500 600 83.3 139 166.7 14 12.5 11 73 78 70 1480 22 4.5 410 1110 550 1145 350×400 250 300×350 4-Ф26 Ф405 Ф355 12-Ф26 JGD4-2 390
250-300 300 500 600 83.3 139 166.7 22 20 16 78 1480 37 4.5 550 1110 550 1145 350×400 250 300×350 4-Ф26 Ф405 Ф355 12-Ф26 JGD4-2 390
250-315 350 550 650 97.2 152.8 180.5 34 32 28 76 80 79 1450 75 5.5 890 1110 640 1350 350×400 265 300×350 4-Ф26 Ф405 Ф355 12-Ф26 JGD4-2 390
250-315A 300 500 600 83.3 139 166.7 29.5 28 24 74 78 77 1450 55 5.5 690 1110 640 1350 350×400 265 300×350 4-Ф26 Ф405 Ф355 12-Ф26 JGD4-2 390
250-315B 260 450 520 72.2 125 144.4 25 24 20 70 74 72 1450 45 5.5 620 1110 640 1350 350×400 265 300×350 4-Ф26 Ф405 Ф355 12-Ф26 JGD4-2 390
250-400 300 500 600 83.3 139 166.7 54.5 50 39 72 1480 90 4.5 1530 1200 900 1740 400×500 265 350×400 4-Ф26 Ф405 Ф355 12-Ф26 JGD4-2 390
300-235 480 720 900 133.3 200 250 20 18 15.5 77 81 74 970 55 5.0 1120 1370 710 1520 400×500 370 350×400 4-Ф26 Ф460 Ф410 12-Ф26 JGD4-1 500
300-235A 438 607 821 121.7 182.5 228.1 16.5 15 13 75 79 72 970 45 5.0 1030 1370 710 1470 400×500 370 350×400 4-Ф26 Ф460 Ф410 12-Ф26 JGD4-1 500
300-235B 400 600 750 111.1 167.0 208.3 14 12.5 11 73 77 70 970 37 5.0 890 1370 685 1400 400×500 370 350×450 4-Ф26 Ф460 Ф410 12-Ф26 JGD4-1 500
300-300 480 720 900 133.0 200 250 31 28 25 77 81 77 970 75 5.0 1350 1370 900 1740 400×500 360 350×450 4-Ф26 Ф460 Ф410 12-Ф26 JGD4-2 490
300-300A 444 666 833 123.3 185 231.4 26.5 24 21.5 76 80 76 970 75 5.0 1350 1370 900 1740 400×500 360 350×450 4-Ф26 Ф460 Ф410 12-Ф26 JGD4-2 490
300-300B 415 623 779 115.3 173.1 261.4 23 21 18.5 79 970 55 5.0 1170 1370 735 1410 400×500 360 350×450 4-Ф26 Ф460 Ф410 12-Ф26 JGD4-2 490
300-380 480 720 900 133.3 200 250 48 44 34 84 970 132 5.0 1900 1370 945 1850 400×500 390 350×450 4-Ф26 Ф460 Ф410 12-Ф26 JGD5-3 550
300-380A 444 666 833 123.3 185 231.4 41.4 38 30 80 970 110 5.0 1700 1370 945 1850 400×500 390 350×450 4-Ф26 Ф460 Ф410 12-Ф26 JGD5-3 550
300-380B 409 614 767 113.6 170.6 213.1 35 32 25 78 970 90 5.0 1530 1370 945 1850 400×500 390 350×450 4-Ф26 Ф460 Ф410 12-Ф26 JGD5-3 550
300-235(I) 718 1080 1345 199.4 300 373.6 44.6 40 34.6 82 1450 160 5.5 1680 1370 900 1830 400×500 370 350×450 4-Ф26 Ф460 Ф410 12-Ф26 JGD5-3 530
300-235(I)A 642 965 1203 178.3 268.1 334.2 35.7 32 27.7 80 1450 132 5.5 1440 1370 900 1830 400×500 370 350×450 4-Ф26 Ф460 Ф410 12-Ф26 JGD5-3 530


注：
1.本网页的ISG型立式管道离心泵结构、结构图、尺寸、参数、流量、扬程、电机转速等主要性能参数，以及安装尺寸图、安装尺寸表均只适用于参考。
2.由于编辑水平有限，错误和不妥之处在所难免，真诚希望您批评指正。


ISG、IRG、ISW、ISWR、SG、SGR、IHG、YG单级单吸管道离:https://www.chenchr.com/gdlxbcs.html

ISG、IRG、ISW、ISWR、SG、SGR、IHG、YG单级单吸管道离相关内容
