辐射预热器的制作与安装

辐射预热器的制作与安装

工业炉辐射导热式预热器构成了强化传热，尽量扩大气体与固体接触的表面积，故在内外筒之间的环形间隙内填入导热性好的多孔性物料。一般是以卷状钢屑或铜屑作为多孔性物体，厚

摘要
辐射预热器的制作与安装

关键词：辐射,预热器,制作,安装,工业炉,流速,耐热钢,法兰,气密性,保温,隔热,

辐射预热器的制作与安装
　　工业炉辐射导热式预热器构成了强化传热，尽量扩大气体与固体接触的表面积，故在内外筒之间的环形间隙内填入导热性好的多孔性物料。一般是以卷状钢屑或铜屑作为多孔性物体，厚度约为30mm?50mm,通过气体的流速(不考虑多孔物）为2m/s?6m/s。

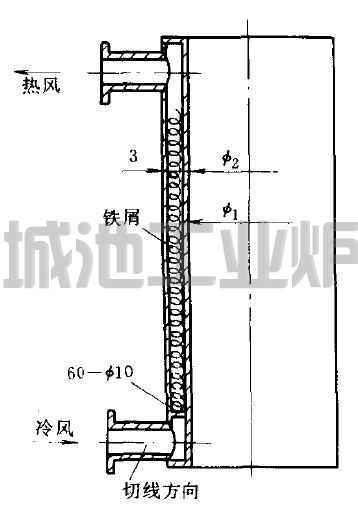

辐射导热式预热器
辐射导热式预热器
　　制作与安装时，必须注意下列事项：
　　1、内筒壁材质的选用十分重要，壁温低子400℃用锅炉钢板，超过450℃时须采用耐热钢板制作。
　　2、严格控制焊接质量，注意焊接次序及应力的消除。
　　3、内筒壁能遇到火焰处，要再加一块盖板焊死。
　　4、内筒外侧的传热筋片，如长度超过lm可以分段焊接。
　　5、内筒两端与法兰的焊缝，不应与火焰接触。
　　6、在焊上段与下段传热筋片时应错开焊接，每片焊缝必须采用连续满焊的焊接方法进行焊接。
　　7、为了使预热气体的通道面积均勻地分配在圆周上，故两筒要保证同心度，或内外之间加些定位片来保证。
　　8、为使大型预热器膨胀自由伸缩，宜采用吊装结构。
　　9、大型预热器本身应安装预热气体的放散系统。
　　10、为减少内筒内凸出变形，在一定距离焊一环加固圈。
　　11、环状空间气道底部，有存渣堵塞气道的可能性，故需在此处开设清理渣门，以便清理污物。
　　12、当烟气温度高时，可考虑在烟气进口处砌1?2环砖或钢制的保护套圈。
　　13、进行强度和气密性试压。
　　14、预热器外壁及预热气体的管路、必须进行隔热保温。
