聚乙烯醇合成淬火介质的冷却性能

　　在静止状态下，不同浓度的聚乙烯醇水溶液与水、油的冷却能力对比见图;喷射状态下，不同浓度的聚乙烯醇水溶液与水的冷却能力对比;不同浓度的聚乙烯醇水溶液对025mm40MnB钢端淬曲线的影响;不同浓度的聚乙烯醇水溶液对Φ30mm40MnB钢淬透性曲线的影响。

　　可以看出，26℃浓度为0.1%聚乙烯醇水溶液最大冷速约为450℃/s,对应的温度约为380℃，特性温度约为550℃,300℃以下的冷却速度比水慢得多；随着浓度的升高，最大冷速下降，但温度向高温方向移动，所以，聚乙烯醇水溶液通过调节浓度，其冷速可以接近于水又可以接近于油，也是较为理想的淬火介质。聚乙烯醇水溶液在喷射状态下，冷却性能也比较理想。聚乙烯醇水溶液的淬透曲线随浓度的升高，冷却能力下降，淬火最高硬度降低，淬硬层深度减薄。

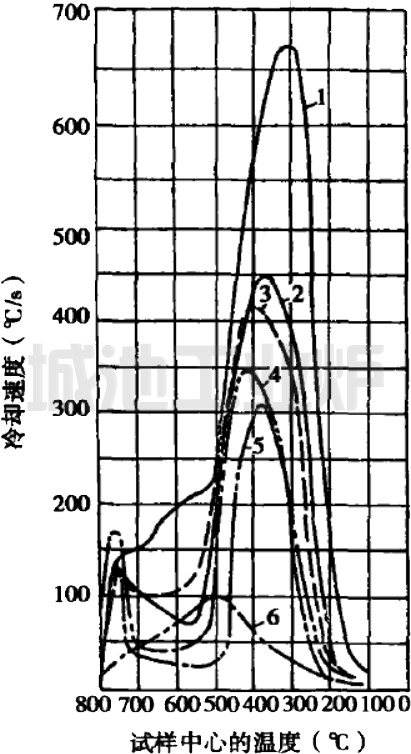

在静止状态下不同浓度的聚乙烯醇水溶液与水、油的冷却能力对比（Φ20mm银球）

1.水，23℃  2. 0.1%聚乙烯醇水溶液，26℃  3.0.2%聚乙烯醇水溶液，26℃  4. 0.3%聚乙烯醇水溶液，26℃5.0.4%聚乙烯醇水溶液，26℃  6. 3号锭子油，20℃
