水玻璃水溶液的冷却性能

　　浓度5°和10°的水玻璃水溶液的冷却能力大于油，浓度（°Be')15°、20°、25°的水玻璃水溶液的冷却能力小于油，这样，通过调整水玻璃水溶液的浓度来调节冷却速度，可以小于油、大于油、接近于水或大于水。水玻璃水溶液的冷却速度曲线，可以看出，20℃时的最大冷速为400℃/s对应的温度为550℃左右，特性温度≈800℃，200℃以下冷速很慢。这是因为工件淬火冷却时，最初形成以水玻璃泡包围的蒸汽膜，其水玻璃结晶黏在工件表面，因此，冷速较慢，有利于减少淬火畸变，随后由于介质所加入的碱和盐爆裂，使蒸汽膜破坏，进人沸腾冷却阶段，冷速加快，冷却到300℃以下时工件表面又黏附一层水玻璃膜，使对流阶段的冷却速度下降。显然，水玻璃水溶液冷却性能优良，也是较为理想的淬火介质。

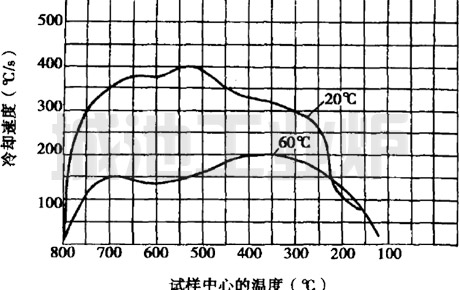

图  水玻璃水溶液冷却速度曲线（组成）（Φ20mm银球)
