陶瓷预热器

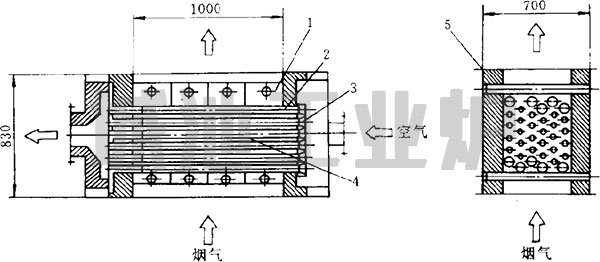

　　日本研制的渗硅处理SC材料制成的预热器如图所示。其特点有：

图 陶瓷预热器

1-辐射板  2-内插入件  3-弹簧  4-传热管  50辐射板支架

　　1、采用辐射板可促进传热在传热管群各排之间，设置了带凸肩的辐射板。该凸肩的作用是使高温排气流形成紊流，同时，由于防止了管段间的烟气沉淀而提高了对流热导率。高温排气除直接加热传热管外，还对辐射板予以加热。受高温加热的辐射板所产生的辐射热又促进传热管进一步加热。因此，与传统的管群相比，管外侧热导率相当于普通管群的3倍。

　　2、传热管内螺旋插入件在传热管内插有陶瓷制螺旋插入件，其作用是使管内空气形成紊流，采用这种方式管内侧对流热导率可增至普通管的3倍。此外，来自传热管内侧面的辐射热使螺旋状内插件受热，而对管内空气进行加热，这样热导率又可增加1.9倍，因此，综合热导率相当于普通管群的5.7倍。

　　陶瓷预热器的节能效果，以锻造炉为例，设置预热器后与不设预热器相比，燃料消耗量可节约45%。
